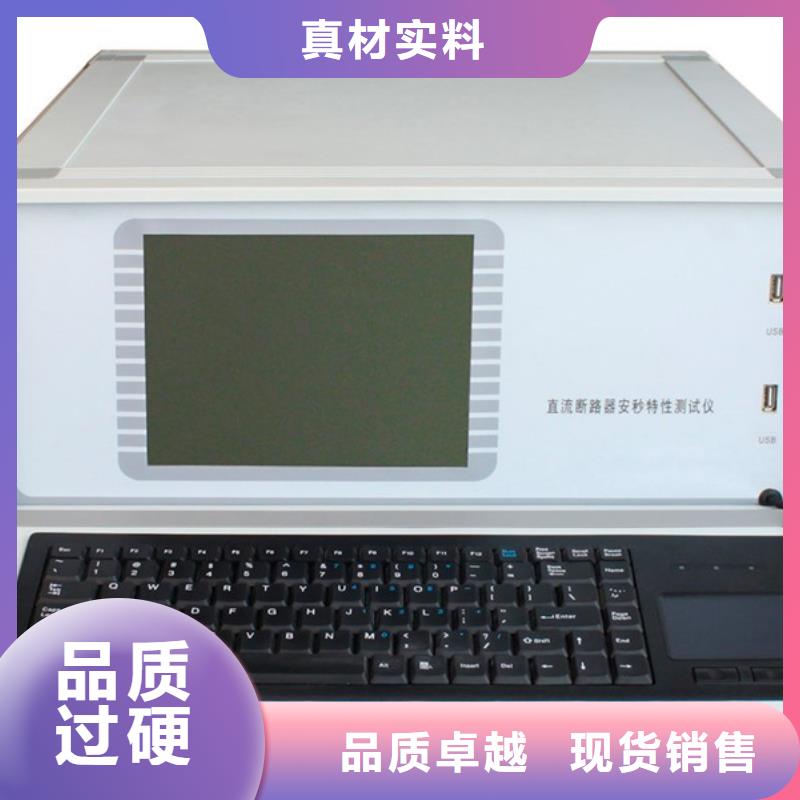

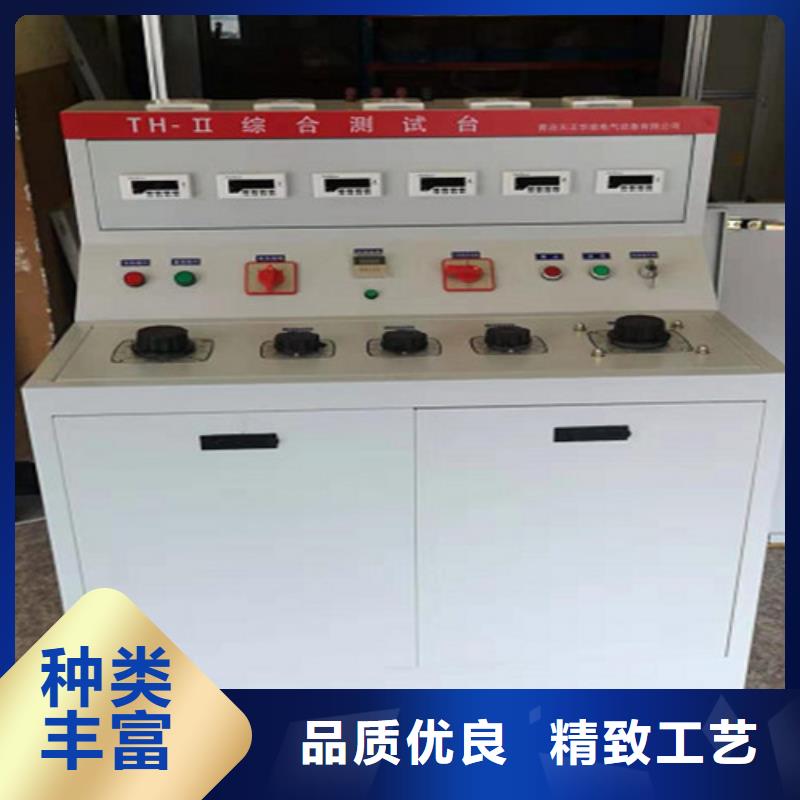

高低压开关柜通电试验台如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。输出电流 ＝ 额定电流X电流倍数不能超过1000，输出电流小于200A时,试验时间不超过9999S；输出电流大于200A时,试验时间不超过300S。（3）与打印按上↑、下↓键可以移动选择试验记录，按左←、右→键切换光标移动位置到“”，按“确定”将删除光标选择的试验记录。按上↑、下↓键可以移动选择试验记录，按“打印”可以打印输出选择的试验记录。（4）安秒动作试验安秒动作试验用来检测直流断路器开断（电流倍数—时间）的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-1000A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流,如图7:图7安秒动作试验系统在电流输出时开始计时，过程中自动捕捉直流断路器的跳闸状态为结束时间，结束时间与开始时间差为通流试验时间。电流输出过程中按取消键，可以退出试验；根据设置的试验时间，计时到了也退出试验，通流试验时间＞结束时间与开始时间差。试验结束后，系统自动断开输出电流，并存储试验数据，在试验结果区可以看到一条新的试验记录。（5）通流不动作试验通流不动作试验用来检测直流断路器在通过额定电流左右电流的稳定性能的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-1000A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流,如图7:

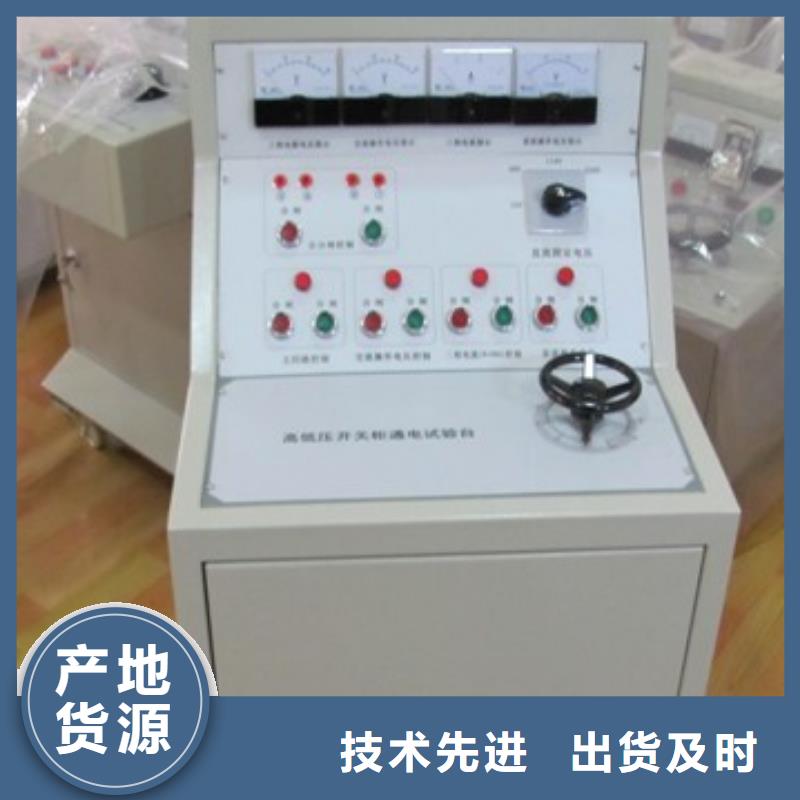

高低压开关柜通电试验台模拟断路器外形结构为便携式，适用于现场试验使用。技术参数 工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V 跳、合闸时间 跳闸时间选择0-500ms 合闸时间选择 0-500ms 跳、合闸电流 跳闸电流选择： 1A、2A、3A、4A、5A合闸电流选择： 1A、2A、3A、4A、5A 当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。 手动跳合闸 当通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。 开出量接点容量：DC220V/0.5A，AC220V/3A。断路器位置输出接点： 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。 一．工作原理 模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。 本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。

高低压开关柜通电试验台合闸和重合闸过程类似。 二．单路使用说明 1．面板开关、按键其功能介绍：（1）电源接口： 输入220V/50Hz。 （2）合闸输出端子：当模拟开关收到合闸脉冲经延时后，根据接线情况单相或三相合闸，合闸相合闸输出接点由断开到闭合再断开，发出一脉冲。 （3）跳闸输出端子：当模拟开关收到跳闸脉冲经延时后，根据接线情况单相或三相跳闸，跳闸相跳闸输出接点由断开到闭合再断开，发出一信号。 （4）时间显示窗口：为液晶显示屏，显示跳合闸时间。 （5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。 （6）合闸电流选择开关：同跳闸电流按键。 （7）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。 （8）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。 （9）相关功能键： ①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。 手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。
