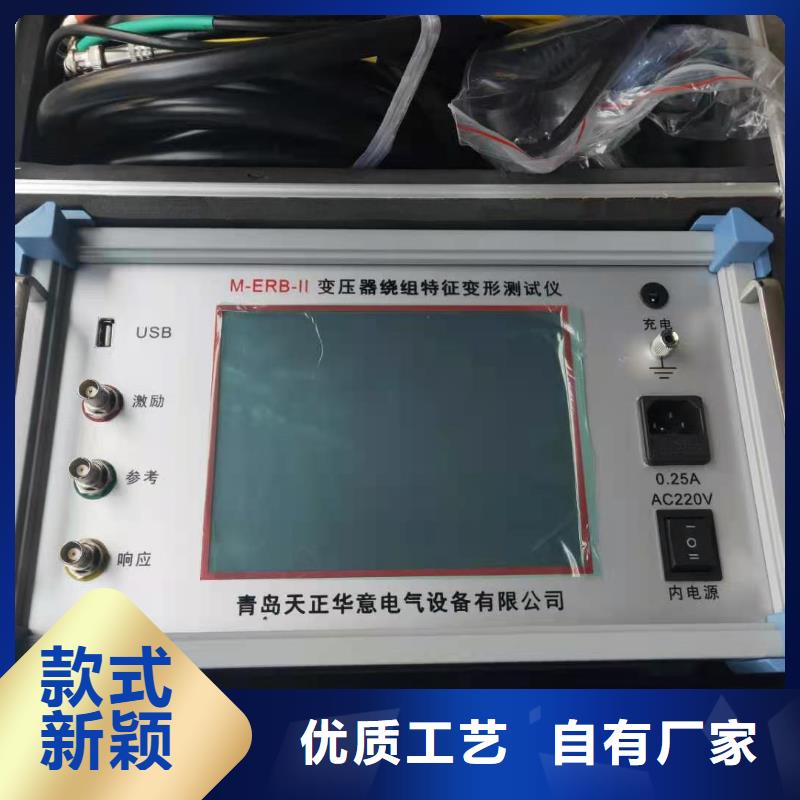

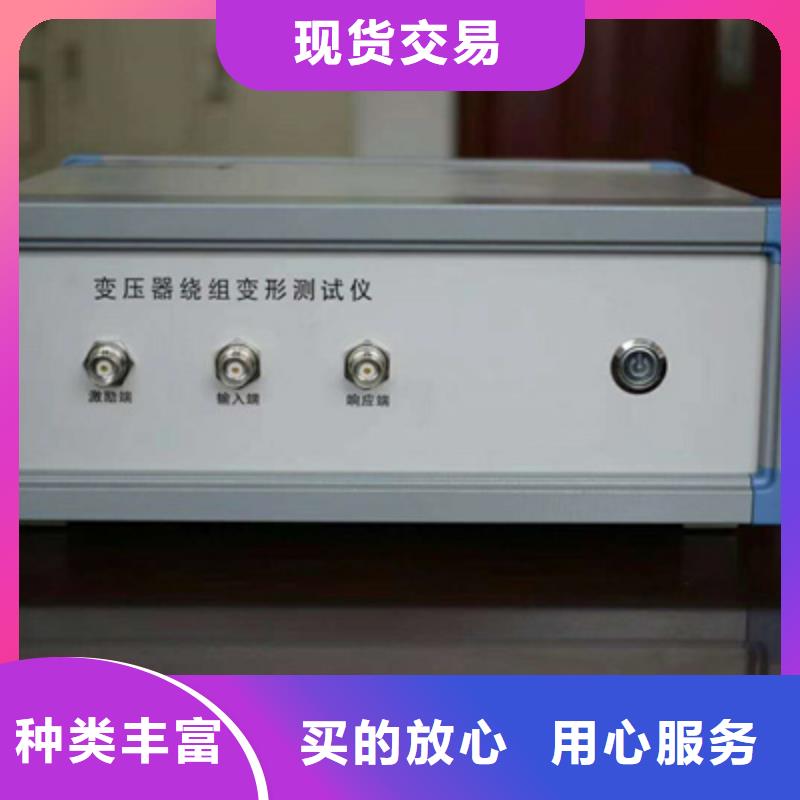

变压器绕组变形测试仪,【天正华意电气设备(淄博市分公司)tianzh3611-50】具有先进生产工艺、和生产设备,雄厚的技术力量,每一个变压器绕组变形测试仪产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:杨经理,地址:平度市平安路2号。

变压器绕组变形测试仪重 要 提 示?本说明书是变压器绕组变形测试仪的说明书，请认真阅读！?使用之前，操作人员必须认真阅读本说明书。?本设备仅能用于变压器绕组变形频响法的测试。?与本设备无关的其他设备不得与本设备共用电源供电端子。?为防止发生电击危险，系统电源需提供可靠接地。?本设备使用过程中，操作人员不得离开试验场地。?变压器铁心必须与外壳可靠接地。测试仪外壳、测量阻抗外壳必须与变压器外壳可靠接地。?本设备的“接地”没有连接正确前，请不要开始测试。?试验前应将被试变压器线端充分放电。?使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。?绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套管20cm以上)，尤其是与封闭母线连接的变压器。?测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。?应保证测量阻抗的接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。?本设备使用过程中，不得打开与测量无关的其他软件。?本设备采用通用操作系统，有系统中毒和崩溃的可能。?一旦发生系统异常，一般可以通过重新启动软件排除。?本设备不具有防水功能，请勿在雨天露天使用。?本设备不用时放入包装箱，包装箱平时至于平放状态。?本设备报废后的处置需符合相关法律法规的要求或交本公司处置。?用户如在阅读本说明书后仍有疑惑，请直接与本公司售后服务部门联系。 ?设备为计算机控制设备，请按照文件保存部分的提示定期备份数据，由于计算机损坏造成的数据损失，本公司只负责测量功能的回复。

变压器绕组变形测试仪可以在电脑上浏览绕组变形测试仪使用说明书。19.2浏览菜单栏的下方，即为浏览和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“浏览”项目。此时，下方为文件系统的树型结构，可选择已保存的曲线数据文件，具体操作介绍请参照软件测试流程。19.3测量准备对变压器测试的时候，选择“测量”项目。此时下方为测量变压器的时候，需要填入的一些参数。19.4设置在开始测量后要设置测量变压器的一些相关参数，这些参数影响短路阻抗短路损耗等的计算结果，所以请准确填写。（高压侧标称电压、高压侧标称电流为必填选项，短路阻抗如果填入正确数据可与测量结果进行比较）19.5工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。二十、阻抗法PC测试软件使用流程20.1 USB驱动安装20.1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。20.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。20.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。20.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。20.3测量进入软件后，点击“测量”,被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。

变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标，启动“变压器绕组变形测试系统”程序。2)启动过程完成后，进入标题为“变压器绕组变形测试仪”的主程序界面。（双击屏幕左上角的小图标，便可切换至桌面。测试过程中请不要点击。）软件主界面分为7个组成部分：（A）测试曲线显示区该区域显示测试曲线，横坐标为频率，纵坐标为dB值（幅频测试）或角度值（相频测试）。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签，可以在两种类型间进行切换（需硬件支持）。扫描模式标签：用于显示当前扫描模式是线性扫描还是对数扫描，点击该标签，可以在两种模式间切换。起始频率标签：用于显示当前的扫描起始频率，点击该标签，可以在不同的起始频率间切换。终止频率标签：用于显示当前的扫描终止频率。扫描点数标签：用于显示当前扫描的总点数，点击该标签，可以在不同的点数间切换。（B）状态显示区状态显示区显示当前设备的工作状态。（C）操作区操作区有开始和终止两个按钮，该按钮在测试中会根据使用状态轮流显示，停止状态时显示“start开始”，开始状态时显示“stop停止”。在按钮下方有当前状态显示标签，用于显示设备当前的状态：“脱机状态”：计算机工作与脱机状态，只能进行数据读取和打印等功能。“设备连接”：计算机与设备已经连接，可以进行测试。“设备断开”：计算机与设备断开，无法进行测试，一般需重新连接并重启软件。（D）测试参数设置区D区显示参数设置窗口，该窗口用于设置测试参数，分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。（E）曲线描述区E区显示当前曲线的描述信息，所有标签的颜色代表了与之颜色对应的曲线的描述信息。（F）数据选择区右上角（F）为数据选择区，测试数据采用分级管理，级为变电站名称，第二级为变压器名称，第三级为变压器的绕组类别和编号，一层为已经存在数据，数据名称采用“数据类型＠测试时间”的方式显示。该部分显示的数据与（A）区所对应的标签内容相配合，当显示为“幅频曲线”时，数据选择区显示幅频曲线的测试结果，当显示为“相频曲线”时，数据选择区显示相频曲线的测试结果。
