采购瓦斯继电器校验仪,【天正华意电气设备(曲靖市分公司)tianzh3611-50】的产品种类齐全,性价比合理,我们还可以为您提供定制设计服务,打造的款式。欢迎前来选购,联系人:杨经理,地址:平度市平安路2号。

瓦斯继电器校验仪先进的智能化设计，使得产品自动化程度更高，与市场上同类型产品相比较，TH-206系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能，使用户使用更加简单、明了。2、TH-206系列产品结构适应电力设备的不断发展、更新，本检验装置形成系列化产品，以满足不同用户对国内外多种瓦斯继电器测试校验。TH-206型瓦斯继电器检验装置：出厂时预置了QJ-（25、50、80）型瓦斯继电器、YSF-（25、50、80、130）型压力释放阀检测参数。本产品由微机测控箱、瓦斯继电器检测台、压力释放阀三部分组合而成。实物图直观的给出了产品的外观形状。TH-206型瓦斯继电器校验仪参考图以实物为准3、仪器主要技术参数3.1 瓦斯继电器：a)流速检测：0.5～1.6m/s,小分辨率0.01m/s精度1.0级；b)容积检测: 0～400ml，小分辨率1ml，误差≤5ml；c)密封试验：0～150Kpa，小分辨率0.1Kpa，精度1.0级,时间0～120min可选。3.2压力释放阀：a)开启压力检测：0～150Kpa，小分辨率0.1Kpa，精度1.0级；b)关闭压力检测：0～150Kpa，小分辨率0.1Kpa，精度1.0级；3.3 试验介质:瓦斯继电器试验介质25＃变压器油。

瓦斯继电器校验仪压力油筒顶部装有[压力传感器] 5和[电磁排气阀] 6，通过带插头的[屏蔽电缆] 与[测控箱] 后板的[传感器电缆接口] 相接，4，7装在带法兰盘的[压力油筒] 2的出口处；[回油筒] 14与带法兰盘的[电磁快速阀] 11通过螺纹连接成组件。[电磁快速阀] 11设有[油位开关] 17，法兰盘靠外侧装有[软管] 9和[换气阀] 10，试验时将软管与被试继电器顶盖上的气塞连接；法兰盘靠外侧装有[放油阀] 16，可将继电器的油通过软管与[回油筒] 14底部的[容积计量装置] 15连接。通过电缆与电磁快速阀上安装的[测量插口] 12连接，再由[电缆] 23与测控箱面板上的[信号插座] 连接。[微机测控箱] 1内部元件布置采用分类重复屏蔽措施，有效地减少信号干扰。主控、驱动、电源三块板平行组装插入箱内，通过插口接头与箱体其他元件连接以方便检验维修。采用7寸LCD真彩显示，以满足流速、容积、压力显示要求。6.仪器的操作:6.1瓦斯继电保护校验仪试验:6.1.1检验前准备工作:6.1.1.1 将该仪器从箱子里取出，水平放在地面上，按一定口径用工具把要检测的气体继电器装在该气体电保护校验仪上，安装上各部分套管，并按要求连接上各部分线路，仔细检查各部分都完全各线路连接正确后就可以开始实验了。

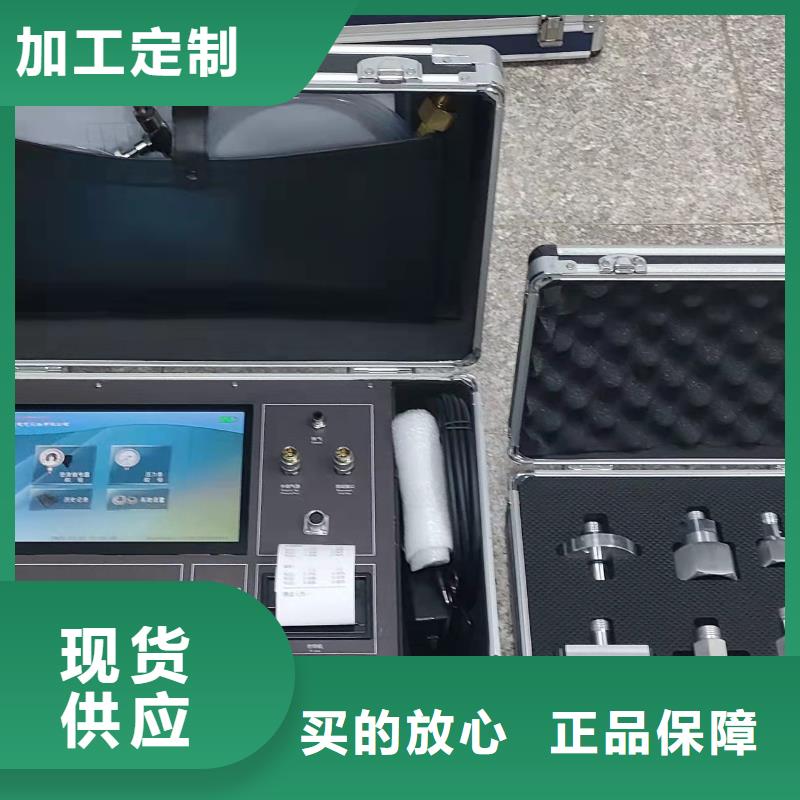

瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。
